Рентгенологическое исследование при сколиозе

Для диагностики сколиоза, определения его степени, признаков стабилизации и прогрессирования выполняют две рентгенограммы позвоночника в задней проекции: одну - в горизонтальном положении пациента лежа на спине, вторую - в вертикальном положении.

Фокусное расстояние должно быть одинаковым (120 - 150 см). При наличии реберного горба под спину с вогнутой стороны грудной клетки подкладывают валик толщиной равной высоте горба.

В случае выраженной кифотической деформации выполняют рентгенограмму в боковой проекции в положении пациента лежа таким образом, чтобы к кассете прилежала выпуклая сторона позвоночника.

Рентгеносемиотика и рентгеноморфометрия

На рентгенограммах определяют состояние соответствующего отдела позвоночника в целом, позвонков и межпозвоночных промежутков, а также производят рентгеноморфометрию.

Рентгенологические признаки ротации и торсии позвонка на рентгенограмме в задней проекции:

•
  - смещение остистого отростка позвонка в сторону вогнутой части сколиотической дуги;
•
  - неодинаковая длина левого и правого поперечных отростков;
•
  - асимметрия положения и формы ножек дужки позвонка;
•
  - асимметричное положение межпозвоночных суставов;
•
  - клиновидная форма тела позвонка и межпозвоночных промежутков.

Нейтральные позвонки не имеют признаков торсии и ротации.

Измерение угла сколиотической дуги (угла сколиоза):

Метод Фергюссона (Fergusson):

Угол сколиоза образован пересечением линий, соединяющих геометрические центры нейтральных позвонков с геометрическим центром позвонка, расположенного на высоте сколиотической дуги.

Измерение угла сколиотической дуги по методу Фергюссона. Сколиоз
Схема N1: Измерение угла сколиотической дуги по методу Фергюссона

Метод Кобба (Cobb):

1 вариант. Угол сколиоза образуется пересекающимися перпендикулярами, восстановленными навстречу друг другу от линий, проходящих по нижней поверхности верхнего и верхней поверхности нижнего нейтральных позвонков.

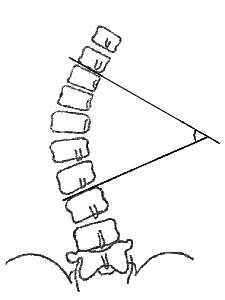

Измерение угла сколиотической дуги по методу Кобба. Сколиоз
Схема N2: Измерение угла сколиотической дуги по методу Кобба

2 вариант. Этим вариантом метода Кобба пользуются при значительном искривлении позвоночника. Угол сколиоза образуется пересекающимися линиями, проходящими по нижней поверхности верхнего и верхней поверхности нижнего нейтральных позвонков.

Модификация метода Кобба. Сколиоз
Схема N3: Модификация метода Кобба

Метод Лекума:

Этим методом пользуются при невозможности определить нейтральные позвонки. Угол сколиоза образуется при пересечении линий, соединяющих геометрические центры двух позвонков, расположенных выше позвонка, находящегося на вершине сколиотической дуги, и двух позвонков расположенных ниже его.

Измерение угла сколиотической дуги по методу Лекума. Сколиоз
Схема N4: Измерение угла сколиотической дуги по методу Лекума

Определение стабильности сколиоза

Если угол сколиоза в положении пациента лежа и стоя не изменяется, сколиоз считается фиксированным или стабильным.

Если при разгрузке позвоночника, т.е. в положении лежа он уменьшается - сколиоз нефиксированный (нестабильный).

Определение прогрессирования сколиоза

1) Рентгенологический признак прогрессирования сколиоза Мовшовича (1)
Остеопороз нижне-боковых участков тел позвонков на вершине выпуклой стороны искривления позвоночника по сравнению с вогнутой стороной свидетельствует о прогрессировании процесса.

2) Рентгенологический признак прогрессирования сколиоза Мовшовича (2)
Определение на рентгенограмме позвоночника двух ростковых зон в клиновидном позвонке свидетельствует о его активном росте и, следовательно, о прогрессировании сколиоза.

3) Рентгенологический признак прогрессирования сколиоза Риссера
Наличие неоссифицированных апофизарных зон роста гребней подвздошных костей свидетельствует о возможном прогрессировании сколиоза.

Составлено © Журавлевым Ю.Ю

По материалам с сайта spinet.ru
